SUN-M220G4 -EU-Q0 Modelinin diğer modellerden farkları Üstünlükleri

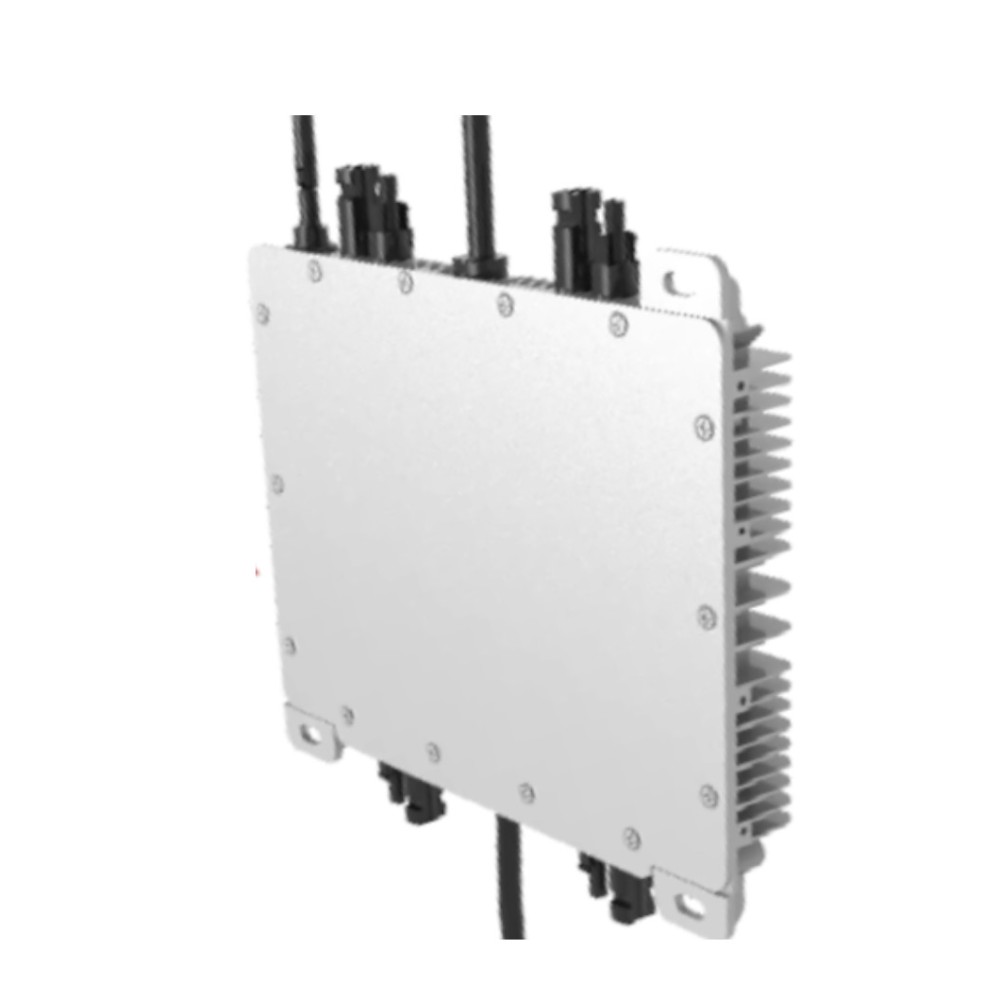

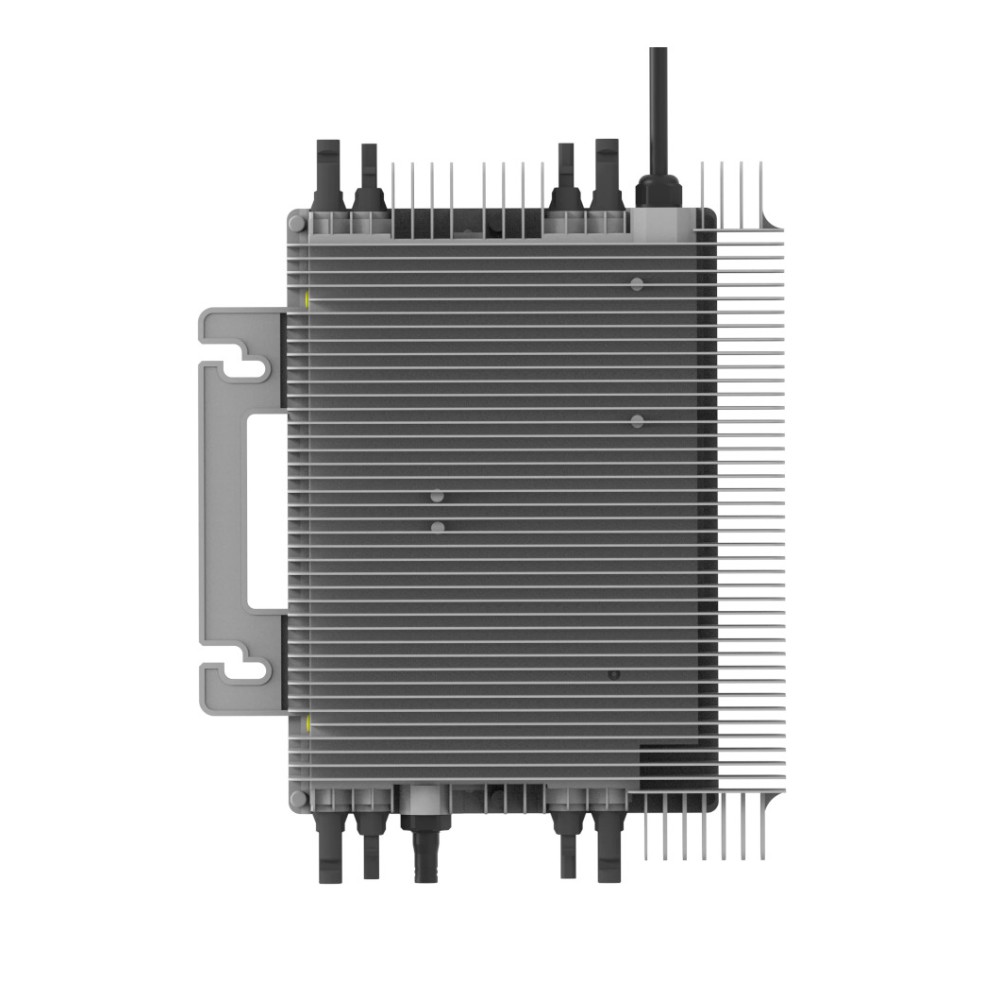

Deye Tek Fazlı String Ongrid İnvertörü, güneş panelinin DC gücünü doğrudan şebekeye bağlanabilen AC güce dönüştürebilir. Görünümü aşağıda gösterilmiştir. Bu entegre sistem güvenliği artırır; güneş enerjisi hasadını en üst düzeye çıkarır; sistem güvenilirliğini artırır ve güneş enerjisi sistemi tasarımını, kurulumunu, bakımını ve yönetimini basitleştirir.
Merkezi veya Dizi İnvertörlerden Daha Güvenilir
SUN-M130/160/180/200/220G4-EU-Q0 mikro invertör serisi, güneş enerjisi teknolojisindeki en yeni yeniliği temsil eder. Dört adet Maksimum Güç Noktası (MPP) izleyicisi, modül seviyesinde izleme özelliği ve IP67 koruma sınıfı ile bu mikro invertör serisi, hem konut hem de ticari fotovoltaik (PV) sistemler için benzersiz verimlilik ve güvenilirlik sunar.
Dağıtık Mikro İnvertör sistemi, PV sistemi genelinde tek bir sistem arızası noktasının oluşmamasını sağlar. Mikro invertörler, 113℉'ye (45℃) kadar dış ortam sıcaklıklarında tam güçte çalışacak şekilde tasarlanmıştır. İnvertör gövdesi dış mekan kurulumu için tasarlanmıştır ve IP67 çevre koruma sınıfına uygundur. Mikro İnvertör, PV Enerji Üretimini Maksimize Eder
Her PV modülü, dizideki diğer PV modüllerinin performansından bağımsız olarak şebekeye maksimum gücün aktarılmasını sağlayan ayrı Maksimum Tepe Güç İzleme (MPPT) kontrollerine sahiptir. Dizideki PV modülleri gölge, toz, yön veya bir modülün diğer ünitelere kıyasla düşük performans gösterdiği herhangi bir durumdan etkilendiğinde, Mikro İnvertör, dizideki her modülün performansını en üst düzeye çıkararak diziden en yüksek performansı sağlar.
-Kurulumu Kolay
-Her bir PV modülünü, modül sayısı, yönü, farklı türü ve güç oranı gibi herhangi bir kombinasyonda kurabilirsiniz. AC kablosunun Topraklama kablosu (PE), Mikro İnvertörün içindeki şasiye bağlanır ve bu da topraklama kablosu kurulumunu ortadan kaldırır (yerel yönetmeliklere bakın). Veri toplama, dahili Wi-Fi kullanır; Mikro İnvertörün yakınında kablosuz yönlendiriciye ihtiyaç vardır. Mikro İnverter kurulumunu tamamladıktan sonra, dahili Wi-Fi ile kablosuz yönlendiriciyi yapılandırın (Wi-Fi kullanım kılavuzuna bakın). Veriler otomatik olarak yüklenecektir. Kullanıcılar, ilgili web sitesi veya uygulama aracılığıyla Mikro İnverter'ı izleyebilir ve yönetebilir. Mikro İnverter Tanıtımı
-Mikro İnverter'lar tek fazlı şebekeye bağlanır ve ayrıca üç fazlı şebeke elde etmek için tek fazlı şebeke şeklinde birden fazla Mikro İnverter kullanılabilir. Daha fazla bilgi için lütfen bu kılavuzun Teknik Veriler sayfasına (P16-P19) bakın.
-4 MPP izleyici, modül seviyesi izleme
-IP67 koruma derecesi
-WIFI iletişimi
-Hızlı kapanma fonksiyonu
-Kolay kurulum, hızlı tak-çıkar balkon fotovoltaik sistemleri için uygundur
-100ms AC fast discharge, compliant with new required standard DIN VDE V 0126-95 (<200ms) to protect human safety
-<100ms AC hızlı deşarj, insan güvenliğini korumak için yeni gerekli standart DIN VDE V 0126-95 (<200ms) ile uyumludur
-Kendi kendini kontrol fonksiyonu ile tam NS koruması
25 yıl tasarım ömrü ve 10 yıl garanti
-Entegre WIFI ile
-Akıllı izleme platformu sayesinde Deye full serisi invertör ürünleri, kaza durumunda anında uzaktan kapatmayı destekler. Parametrelerin ayarlanması ve FW güncellemesi uzaktan yapılabilir, bu da PV santralinin O&M'sini kolaylaştırır.
Bu seri şebekeye bağlı invertör, 1K-4 kW güç aralığında olup, konut tipi çatı uygulamaları için uygundur. Tekli ve çoklu hizalamalı çatı uygulamaları için uygun bir veya iki MPPT ile birlikte gelir. Dahası, yeni ürün SUN-.. G04P1-EU-AM1, piyasadaki tek fazlı şebekeye bağlı invertörlerin maksimum güç modellerinden biridir. Çözüm ve servis, profesyonel tek fazlı dizi invertör üreticisi Deye tarafından sağlanmaktadır.
Ningbo Deye Inverter Technology Co., Ltd., konut ve ticari enerji santralleri çözümleri de dahil olmak üzere eksiksiz fotovoltaik güç sistemi çözümleri sunmaya kendini adamıştır. Ayrıca Deye, her uygulama için doğru cihazı sunar: tüm modül tipleri, şebeke bağlantılı ve bağımsız şebekeler, hibrit invertör sistemleri, küçük ev sistemleri ve megavat aralığındaki ticari sistemler için. Bunlar arasında, SUN-1K~4K-G04P1-EU-AM1 1~4 kW güç aralığında PV şebeke bağlantılı invertörlerdir
Deye Ongrid Micro İnvertör Datasheet
Deye Ongrid Manual Kullanma Klavuzu
Deye Mikro EU Declaration
Deye Mikro Ongrid IEC 62109
Deye Mikro Ongrid IEC 61727 IEC 62116
Deye Mikro Ongrid IEC 50549
Deye Mikro Ongrid IEC 62109
Deye Ongrid Devreye Alma Klavuzu
Deye Ongrid Invertör Test Raporu
Deye Ongrid Invertör Komponent ve Modül Test Raporları
Deye Ongrid Invertör 50-100 Test Raporları
Deye Inverter Limiter Kurulumu
Deye Ürün Broşürü Kataloğu
Deye Ongrid İnvertör Türkçe Manual Kullanma Klavuzu
Deye Storage Lifepo4 Akü Sistemleri Ürün Kataloğu
| Model |
SUN-M220G4-EU-Q0 |
SUN-M225G4-EU-Q0 |
| PV Dizi Giriş Verileri |
| Maks. PV Giriş Gücü (W) | 210–770 (4 String) | 210–790 (4 4 string ) |
| Maks. PV Giriş Voltajı (V) | 60 |
| Başlangıç Voltajı (V) | 20 |
| MPPT Voltaj Aralığı (V) | 25–55 |
| Nominal PV Giriş Voltajı (V) | 42.5 |
| Maks. PV Giriş Akımı (A) | 18+18+18+18 | 18+18+18+18 |
| Maks. PV Kısa Devre Akımı (A) | 27+27+27+27 | 27+27+27+27 |
| MPPT Takipçi Sayısı / Her Takipçiye Dizi Sayısı | 4 / 1 |
| AC Çıkış Tarafı |
| Nominal AC Çıkış Aktif Gücü (W) | 2200 | 2250 |
| Maks. AC Çıkış Görünür Gücü (VA) | 2200 | 2250 |
| Nominal AC Çıkış Akımı (A) | 10.9 / 9.6 | 10.3 / 9.8 |
| Nominal AC Çıkış Voltajı / Aralığı (V) | 220 / 230 (0.85Un–1.1Un) |
| Şebeke Bağlantı Şekli | L/N/PE |
| Nominal Şebeke Frekansı / Aralığı (Hz) | 50 / 45–55, 60 / 55–65 |
| Her Daldaki Maks. Ünite Sayısı | 3 |
| Güç Faktörü Ayar Aralığı | 0.9 ileri – 0.9 geri |
| Toplam Harmonik Bozulma (THDi) | <3% |
| DC Enjeksiyon Akımı | <0.5% In |
| Verimlilik |
| Maks. Verimlilik | 96.5% |
| Avrupa Verimliliği | 96.0% |
| MPPT Verimliliği | >99% |
| Cihaz Koruma |
| DC Ters Polarite Koruması | Evet |
| AC Çıkış Aşırı Akım Koruması | Evet |
| AC Çıkış Aşırı Voltaj Koruması | Evet |
| AC Çıkış Kısa Devre Koruması | Evet |
| Termal Koruma | Evet |
| Yalıtım Empedansı Tespiti | Evet |
| Ada Modu (Anti-Islanding) Koruması | Evet |
| Yıldırım Koruma Seviyesi | TİP II (AC) |
| Arayüz |
| İletişim Arayüzü | Wi-Fi |
| Genel Veriler |
| Çalışma Sıcaklık Aralığı (°C) | -40 ila +65°C, >45°C’de güç azaltma |
| İzin Verilen Bağıl Nem | 0–100% |
| İzin Verilen Yükseklik (m) | 2000 |
| Gürültü (dB) | ≤25 |
| Koruma Sınıfı (IP) | IP67 |
| Evirici Topolojisi | İzole |
| Aşırı Gerilim Kategorisi | OVC II (DC), OVC III (AC) |
| Kabin Boyutu (GxYxD mm) | 358 × 255.5 × 36.5 (Bağlantılar ve Braketler Hariç) |
| Ağırlık (kg) | 5.2 |
| Garanti | 10 Yıl |
| Sogutma Tipi | Doğal Soğutma |
| Şebeke Yönetmeliği | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, G98, VDE-AR-N 4105 |
| Güvenlik EMC / Standart | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Tek fazlı dizi invertörleri, güvenli ve güvenilir çalışmayı sağlamak için genellikle çeşitli güvenlik özellikleri içerir. Tek Fazlı Dizi İnvertör üreticisinin tek fazlı dizi invertörlerinde bulunan bazı yaygın güvenlik özellikleri şunlardır:
Deye Mikroinvertör Serisi
Deye’nin mikroinvertör serisi, her ölçekteki güneş enerjisi kurulumları için modül düzeyinde güç optimizasyonuna olan bağlılığımızı temsil eder.
Geleneksel dizi (string) invertörlerin aksine, mikroinvertörler her bir güneş paneline veya küçük panel gruplarına doğrudan bağlanır. Bu sayede benzersiz performans optimizasyonu, gelişmiş izleme yetenekleri ve artırılmış sistem güvenilirliği sağlanır.
Temel Özellikler
Dörtlü MPPT Teknolojisi:
Her bir mikro invertör, dört adet Maksimum Güç Noktası (MPPT) izleyicisiyle donatılmıştır. Bu sayede her PV modülünden gelen enerji ayrı ayrı optimize edilerek en yüksek verim elde edilir.
Yüksek DC Giriş Kapasitesi:
Maksimum 18A DC giriş akımı desteği ile 700W’a kadar yüksek çıkışlı PV modülleriyle tam uyumluluk sağlar.
Güçlü Koruma:
IP67 koruma sınıfı sayesinde toz ve suya karşı üstün dayanıklılık sunar. Zorlu çevre koşullarında dahi uzun ömür ve yüksek güvenilirlik sağlar.
Entegre WiFi:
Gerçek zamanlı sistem izleme ve yönetimi, kullanıcı dostu arayüz üzerinden kolayca yapılabilir. Bu özellik, sistem performansının sürekli olarak en üst düzeyde tutulmasını sağlar.
Kolay Kurulum:
Tak–çalıştır balkon tipi PV sistemleri için idealdir. Kurulum süresini önemli ölçüde azaltır ve montaj işlemini basitleştirir.
Uzatılmış Garanti:
10 yıl standart garanti (Almanya ve Avusturya’da 15 yıla kadar uzatma seçeneği mevcuttur) ile uzun vadeli güvence ve gönül rahatlığı sağlar.
Teknik Özellikler
Model Seçenekleri:
SUN-M130G4-EU-Q0
SUN-M160G4-EU-Q0
SUN-M180G4-EU-Q0
SUN-M200G4-EU-Q0
SUN-M220G4-EU-Q0
SUN-M180G4-EU-Q0-P
SUN-M200G4-EU-Q0-P
PV Girişi
Maks. Giriş Gerilimi: 60V
Başlangıç Gerilimi: 20V
MPPT Gerilim Aralığı: 25–55V
Maks. Çalışma PV Giriş Akımı: 18 + 18 + 18 + 18A
Maks. Kısa Devre Akımı: 27 + 27 + 27 + 27A
AC Çıkışı
Nominal Aktif Güç: 1300–2200W
Maks. Görünür Güç: 1300–2200VA
Şebeke Bağlantısı: L/N/PE
Nominal Çıkış Gerilimi: 220/230V (Aralık: 0.85Un–1.1Un)
Nominal Frekans: 50/60Hz
Güç Faktörü: 0.9 (önden) ~ 0.9 (arkadan)
Toplam Harmonik Bozulma (THDi): <3%
Maks. Verimlilik: %96.5
Avrupa Verimliliği: %96.0
MPPT Verimliliği: >%99
Bir Hat Üzerinde Maks. Ünite Sayısı: 5 adede kadar
Koruma Fonksiyonları
DC Polarite Ters Bağlantı Koruması
AC Çıkış Aşırı Akım Koruması
AC Çıkış Aşırı Gerilim Koruması
AC Çıkış Kısa Devre Koruması
Termal Koruma
DC Uç İzolasyon İzleme
Şebeke İzleme
Ada Modu (Islanding) Koruması
Toprak Kaçağı Algılama
Aşırı Gerilim Yük Düşümü Koruması
Çevresel Özellikler
Çalışma Sıcaklığı: -40°C ~ +65°C (45°C üzeri kademeli güç düşümü)
İzin Verilen Nem Oranı: %0–100
Maks. Çalışma Yüksekliği: 2000m
Gürültü Seviyesi: ≤25dB
Fiziksel Özellikler
Koruma Sınıfı: IP67
Soğutma Yöntemi: Doğal soğutma
Boyutlar: 311×250.5×36.5 mm veya 358×255.5×36.5 mm (bağlantılar ve montaj aparatları hariç)
Ağırlık: 5.1 kg veya 5.2 kg
Sertifikalar ve Standartlar
Şebeke Yönetmelikleri:
IEC 6727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Güvenlik ve EMC Standartları:
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
